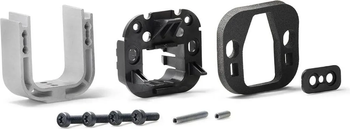

Bosch PowerTube Montagekit kabelseitig für vertikale und horizontale Montage inkl. Haltebügel Halter und Dämpfungsplatte
Artikelnummer 0275007440
BESTELLBAR, VERSANDBEREIT IN 2-4 WERKTAGENMontage: vertikal und horizontal
Enthalten: Aluminium Haltebügel Kunststoffgehäuse Dämpfungsplatte
Schrauben: 4x M5x14 plus Gewindestifte M4x10 und M4x25
Hinweis: herstellerspezifische Halterungen möglich
20,69 € *
Sie haben Fragen
zum Produkt?
Schreiben Sie uns oder rufen Sie uns an.
Unsere Experten helfen Ihnen gerne.
Montagekit für PowerTube Kabelseite
Dieses Montagekit ist für die kabelseitige Befestigung im Bosch PowerTube Umfeld vorgesehen und unterstützt sowohl vertikale als auch horizontale Montage. Es enthält Halte- und Dämpfungsteile, damit Kabel und Gehäuse sauber geführt und gegen Vibrationen abgestützt werden können.
Für vertikale und horizontale Montage ausgelegt
Je nach Rahmenkonstruktion wird die PowerTube Einheit vertikal oder horizontal verbaut. Dafür liegen passende Gewindestifte bei: M4x10 für horizontale Montage und M4x25 für vertikale Montage. Eine Dämpfungsplatte hilft, Geräusche und Schwingungen zu reduzieren.
Montage
Montagetyp
- Kabelseitiges Montagekit für Bosch PowerTube, geeignet für vertikale und horizontale Montage
- Befestigung über Aluminium-Haltebügel und Halter, Kabelgehäuse aus Kunststoff
- Vibrationsentkopplung über Dämpfungsplatte
Montagetipps aus der Praxis
- Vor Montage prüfen, ob am Rahmen herstellerspezifische Halterungen verbaut sind, die von der Standardlösung abweichen können.
- E-Bike System spannungsfrei machen: Rad ausschalten und Akku nach Herstellervorgabe entfernen.
- Montageart festlegen: vertikal oder horizontal, danach den passenden Gewindestift verwenden (M4x25 vertikal, M4x10 horizontal).
- Kontaktflächen reinigen, damit Halter und Dämpfungsplatte plan anliegen und keine Geräusche entstehen.
- Kabelgehäuse so positionieren, dass Steckverbindungen spannungsfrei sitzen und nicht auf Zug belastet werden.
- Schrauben gleichmäßig anziehen und nicht überdrehen, besonders bei Kunststoffteilen.
- Kabelverlauf so wählen, dass keine Scheuerstellen an Kanten entstehen; ggf. zusätzlichen Schutz verwenden.
- Nach der Montage prüfen, ob der Akku bzw. die PowerTube Einheit sauber ein- und ausgebaut werden kann.
- Funktionstest durchführen: System einschalten, Wackeltest am Kabel, anschließend Probefahrt und Geräuschkontrolle.
- Nach den ersten Fahrten Schrauben und Sitz der Dämpfungsplatte kontrollieren, da sich Bauteile setzen können.
Technische Daten
Übersicht
- Produkttyp: Montagekit kabelseitig
- Einsatz: Bosch PowerTube
- Montage: vertikal und horizontal
- Haltebügel: Aluminium
- Kabelgehäuse: Kunststoff
- Dämpfung: Dämpfungsplatte
- Gewindestift: M4x10 (horizontal)
- Gewindestift: M4x25 (vertikal)
- Schrauben: 4x Innensechskantschrauben M5x14
- Unterlegblech: 1 Stück
- Teilenummern: 1.270.015.652 Haltebügel, 1.270.015.653 Halter
Lieferumfang
1x Aluminium-Haltebügel, 1x Kunststoffgehäuse für Kabel, 1x Dämpfungsplatte, 1x Gewindestift M4x10, 1x Gewindestift M4x25, 1x Unterlegblech, 4x Innensechskantschrauben M5x14.
EAN
4047026050288
| Art.-ID | 21133332 |
| Zustand | Neu |
| Modell | 2100748 |
| Hersteller | Bosch |
| Inhalt | 1 Stück |
| Gewicht | 71 g |
| Netto-Gewicht | 71 g |
| Maße | 0×0×0 mm |
