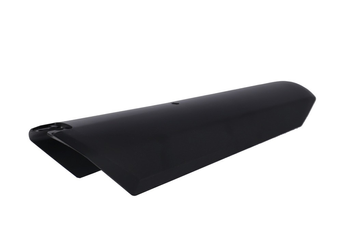

Winora Unterfahrschutz für den integrierten 500-Wh-Akku, schwarz, für Herren- und Damenrahmen

Winora Unterfahrschutz für den 500-Wh-Rahmenakku

Ein Originalersatzteil von Winora — die Schutzplatte, die den im Unterrohr integrierten 500-Wh-Akku von unten schützt. In Schwarz, für Herren- und Damenrahmen.

Was eine Skidplate ist

Der englische Begriff steht im Artikelnamen — und er erklärt sich nicht von selbst.

Was gemeint ist: Eine Unterfahrschutzplatte.

Wo sie sitzt: An der Unterseite des Unterrohrs — dort, wo der Akku eingeschoben ist.

Was sie leistet: Sie fängt ab, was von unten kommt.

Warum der Akku dort Schutz braucht

Das ist der Punkt, der den Artikel erklärt — und die Rechnung dahinter ist eindeutig.

Wo der Akku sitzt: Bei einem modernen E-Bike ist er ins Unterrohr integriert — vollständig im Rahmen.

Was das für die Optik bringt: Ein aufgeräumtes Rad ohne aufgesetzten Akkublock.

Was daraus für den Schutz folgt: Die Unterseite des Unterrohrs ist die exponierteste Stelle am ganzen Rahmen.

Was dort einwirkt:

Steinschlag. Kleine Steine, die das Vorderrad hochschleudert, treffen genau diesen Bereich.

Aufsetzer. An Bordsteinkanten, Rampen und im Gelände.

Und Beschädigungen beim Abstellen — wenn das Rad an einem Ständer oder einer Kante anstößt.

Warum das mehr ist als ein Lackschaden: Unter der Abdeckung liegt der Akku.

Was daraus folgt: Ein Einschlag, der bis zum Akkugehäuse durchdringt, ist ein ernstes Problem — bei einem Lithium-Ionen-Akku ist mechanische Beschädigung die kritischste Schadensart überhaupt.

Der wirtschaftliche Punkt: Ein Ersatzakku dieser Größenordnung liegt im dreistelligen Bereich.

Was daraus folgt: Bei 28 Euro für die Schutzplatte ist die Rechnung eindeutig — und eine beschädigte Platte gehört ersetzt, nicht abgewartet.

Wann ein Ersatz nötig wird

Nach einem Aufsetzer. Der häufigste Grund.

Bei Rissen oder Bruchstellen. Kunststoff gibt bei einem harten Einschlag nach — und beim nächsten hält er nicht mehr.

Bei Materialalterung. Die Platte ist ganzjährig Sonne, Kälte und Streusalz ausgesetzt.

Bei gebrochenen Befestigungspunkten. Wenn sie nicht mehr fest sitzt.

Und beim Gebrauchtkauf, wenn sie fehlt oder beschädigt ist.

Woran Sie ein Problem erkennen: Sichtbare Risse, eine Platte, die sich anheben lässt — oder ein Klappern im Unterrohrbereich.

Ein wichtiger Hinweis: Prüfen Sie den Zustand regelmäßig. Eine lose Platte scheuert am Rahmen — und dann kommt zum Kunststoffschaden ein Lackschaden.

Vor der Bestellung prüfen

Die Akkugröße: 500 Wattstunden, integriert im Rahmen.

Wie Sie es prüfen: Die Kapazität steht in aller Regel auf dem Akku aufgedruckt — und in den Unterlagen zu Ihrem Rad.

Warum das zählt: Winora führt integrierte Akkus in mehreren Kapazitäten — und die Gehäuse unterscheiden sich in der Länge.

Was daraus folgt: Eine Platte für einen anderen Akku passt nicht.

Die Rahmenform. Ausgewiesen sind Herren- und Damenrahmen.

Ein Hinweis dazu: Bei einem Tiefeinsteiger oder Wave-Rahmen verläuft das Unterrohr anders — prüfen Sie, ob Ihre Rahmenform abgedeckt ist.

Und das Modelljahr. Winora hat die Rahmen über die Jahre überarbeitet — und mit der Rahmenarchitektur ändern sich die Aufnahmepunkte.

Ein wichtiger Hinweis: Modelljahr und Kaufjahr sind nicht dasselbe. Ein im Herbst gekauftes Rad kann bereits das Folgejahr sein.

Wenn Sie unsicher sind: Nennen Sie uns Rad, Modelljahr und möglichst die Rahmennummer — oder senden Sie ein Foto der Unterrohrpartie. Als Winora-Händler gleichen wir es mit der Ersatzteilzeichnung ab.

Und zum Lieferumfang: Ob Befestigungsmaterial enthalten ist, geht aus unseren Herstellerangaben nicht hervor. Wir klären es mit.

Zur Montage

Der Wechsel ist in aller Regel ohne großen Aufwand möglich.

Vor der Montage: Fotografieren Sie den vorhandenen Aufbau — einschließlich der Lage von Clips und Dichtungen.

Und reinigen Sie den Bereich. Bei abgenommener Platte ist die Unterseite des Unterrohrs zugänglich — festgesetzter Schmutz gehört dort weg, bevor die neue Platte schließt.

Ein wichtiger Hinweis: Arbeiten Sie nicht mit Gewalt. Kunststoffclips brechen leicht — und eine Platte, die nicht sauber schließt, erfüllt ihren Zweck nicht mehr.

Beim Anziehen: Die Schrauben nur mäßig festziehen. Sie greifen in Kunststoff oder in dünnes Rahmenmaterial.

Nach der Montage prüfen: Sitzt die Platte fest und klappert nicht? Schließt sie ringsum bündig? Und lässt sich der Akku unverändert entnehmen und einsetzen?

Wir übernehmen den Wechsel gern und sehen uns bei der Gelegenheit den Akkubereich mit an.

Ein Hinweis zum Akku

Wenn Sie ohnehin am Unterrohr arbeiten, lohnt ein Blick auf den Akku selbst.

Woran Sie eine Beschädigung erkennen: Verformungen am Gehäuse, sichtbare Einschläge oder ein Akku, der beim Laden auffällig warm wird.

Ein wichtiger Hinweis: Fahren Sie nicht mit einem mechanisch beschädigten Akku weiter.

Warum: Ein beschädigter Lithium-Ionen-Akku kann sich entzünden.

Sprechen Sie uns an, wenn Ihnen etwas auffällt — wir prüfen den Akku und lesen den Zustand aus.

Technische Daten

Hersteller: Winora
Produkt: Unterfahrschutz für den Rahmenakku, Originalersatzteil
Passend für: integrierter Akku mit 500 Wh
Rahmenformen: Herren- und Damenrahmen
Position: Unterseite des Unterrohrs
Funktion: Schutz des Akkus vor Steinschlag und Aufsetzern
Farbe: schwarz
Nicht geeignet für: abweichende Akkukapazitäten und Rahmenformen
Modelljahr: generationsabhängig — vor der Bestellung prüfen
Befestigungsmaterial im Lieferumfang: nicht ausgewiesen — auf Anfrage
Material und Gewicht: nicht ausgewiesen — auf Anfrage
Hersteller-Artikelnummer: CPB001P0PRL000PB
Lieferumfang: eine Schutzplatte
