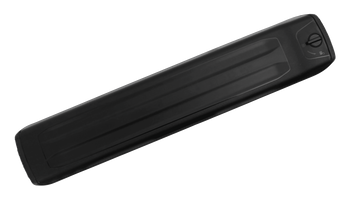

Haibike Akkuabdeckung für Rahmengeneration 5 mit Bosch CX und Aluminiumrahmen, inklusive Schließsystem
Haibike Akkuabdeckung für Gen5 CX Aluminium
Ein Originalersatzteil für Haibike-E-Bikes — die Abdeckung für den im Unterrohr integrierten Akku, inklusive Schließsystem. Für die Rahmengeneration 5 mit Bosch-CX-Antrieb und Aluminiumrahmen.
Was die Abdeckung leistet
Bei einem E-Bike mit integriertem Akku ist die Abdeckung mehr als ein Verkleidungsteil.
Wie der Akku sitzt: Er ist im Unterrohr untergebracht — und wird über eine Öffnung entnommen.
Was die Abdeckung verschließt: Genau diese Öffnung.
Was sie dabei leistet:
Sie hält Wasser und Schmutz fern. Das ist die wichtigste Aufgabe — das Unterrohr ist genau die Stelle, an der Spritzwasser vom Vorderrad ankommt.
Warum das zählt: Im Akkuschacht sitzen die elektrischen Kontakte zwischen Akku und Antriebssystem. Feuchtigkeit dort führt zu Korrosion — und im Winter kommt Streusalz hinzu.
Sie sichert den Akku mechanisch. Zusammen mit dem Schließsystem hält sie ihn in Position — bei einem Bauteil von mehreren Kilogramm im Unterrohr ist das keine Nebensache.
Und sie sichert gegen Diebstahl. Ein E-Bike-Akku liegt im dreistelligen bis vierstelligen Bereich — und ist ohne Verschluss in Sekunden entnommen.
Was daraus folgt: Eine beschädigte oder fehlende Abdeckung ist kein optisches Problem — sie legt Kontakte frei und macht den Akku entnehmbar.
Vor der Bestellung: drei Angaben müssen stimmen
Das ist bei diesem Ersatzteil die entscheidende Frage — und die Modellbezeichnung enthält drei Informationen.
Die Rahmengeneration: Gen5.
Warum das zählt: Haibike hat die Akkuintegration über die Generationen mehrfach überarbeitet — und mit ihr die Schachtform und die Abdeckung.
Der Antrieb: CX.
Was gemeint ist: Die Bosch Performance Line CX — Boschs leistungsstärkster Antrieb für Mountainbikes und sportliche E-Bikes.
Warum der Antrieb die Abdeckung beeinflusst: Antrieb und Akkusystem gehören zusammen — die Schachtgeometrie richtet sich nach dem verbauten Akkutyp.
Und das Rahmenmaterial: AL für Aluminium.
Das ist der Punkt, der am ehesten übersehen wird.
Warum: Haibike führt dieselbe Modellreihe häufig in Aluminium und Carbon. Und bei einem Carbonrahmen kann die Abdeckung anders ausfallen — weil die Rahmenform und die Wandstärke unterschiedlich sind.
Wie Sie das prüfen: Das Rahmenmaterial steht in aller Regel in Ihren Kaufunterlagen — und die Modellbezeichnung enthält häufig einen Hinweis darauf.
Nennen Sie uns Rad, Modelljahr und Rahmenmaterial, oder senden Sie ein Foto des Unterrohrs mit der Akkuöffnung. Als Haibike-Händler gleichen wir es mit der Ersatzteilzeichnung ab — bei einem modellspezifischen Teil ist die Rückfrage schneller erledigt als eine Rücksendung.
Das Schließsystem
Zum Lieferumfang gehört das Schließsystem — und das ist bei einem Ersatzteil dieser Art nicht selbstverständlich.
Was es leistet: Es verriegelt die Abdeckung und damit den Akku.
Was Sie dabei bedenken sollten: Ein neues Schließsystem bringt in aller Regel eigene Schlüssel mit.
Was daraus folgt: Ihr bisheriger Schlüssel passt nach dem Wechsel möglicherweise nicht mehr — und wenn Sie mehrere Schlösser auf eine Schließung abgestimmt hatten, ist diese Abstimmung dahin.
Wo das relevant wird: Wenn Sie Rahmenschloss, Akkuverriegelung und gegebenenfalls ein Zusatzschloss auf einen Schlüssel gebracht hatten.
Sprechen Sie uns an, wenn das für Sie zutrifft. Wir klären, ob sich der vorhandene Zylinder übernehmen lässt — oder was nötig ist, um wieder auf eine Schließung zu kommen.
Und notieren Sie die neue Schlüsselnummer, sobald Sie sie haben. Getrennt vom Rad aufbewahrt ist sie die Grundlage für jede Nachbestellung.
Wann ein Austausch nötig wird
Vier Anlässe kommen regelmäßig vor.
Ein Sturz- oder Transportschaden. Die Abdeckung sitzt am Unterrohr — der Stelle, die beim Umfallen und im Fahrradträger am ehesten aufkommt.
Das Schließsystem funktioniert nicht mehr. Ein Zylinder, der klemmt oder sich nicht mehr schließen lässt — häufig durch eingedrungenen Schmutz.
Die Abdeckung sitzt nicht mehr fest. Wenn sie klappert oder sich anheben lässt, dichtet sie nicht mehr ab.
Und Materialalterung. Kunststoffteile am Rahmen sind UV-Strahlung ausgesetzt und werden über die Jahre spröde.
Ein wichtiger Hinweis: Fahren Sie nicht mit beschädigter oder fehlender Abdeckung weiter.
Warum: Ohne sie gelangen Wasser und Schmutz direkt an die Akkukontakte — und ein Folgeschaden am Akku oder an der Systemelektronik ist um ein Vielfaches teurer als dieses Teil.
Und der Akku ist nicht gesichert. Bei einer Fahrt über ruppiges Gelände kann er sich lösen.
Zur Montage
Vor Beginn: Den Akku entnehmen — und das System spannungsfrei schalten.
Die alte Abdeckung abnehmen und die Befestigungspunkte prüfen.
Warum das zählt: Wenn die Abdeckung durch einen Sturz beschädigt wurde, kann auch die Aufnahme am Rahmen betroffen sein. Eine neue Abdeckung an einer verformten Aufnahme sitzt nicht besser als die alte.
Den Akkuschacht reinigen. Das ist der Moment, in dem er zugänglich ist.
Und die Kontakte prüfen. Auf Korrosion, Feuchtigkeit und Verschmutzung — besonders wenn die Abdeckung längere Zeit defekt war.
Beim Einsetzen: Die Abdeckung muss ringsum bündig anliegen und darf sich nicht anheben lassen.
Und die Dichtwirkung prüfen: Achten Sie auf Spalte — dort läuft sonst Wasser hinein.
Nach der Montage: Akku einsetzen, verriegeln und prüfen, ob das System ihn sauber erkennt.
Und den Schließvorgang mehrfach durchführen — er muss leichtgängig und eindeutig sein.
Wir übernehmen den Wechsel gern und prüfen dabei Akkukontakte und Schacht mit — bei einem E-Bike, dessen Abdeckung defekt war, ist das der sinnvolle Zeitpunkt.
Technische Daten
Hersteller: Haibike
Produkt: Akkuabdeckung, Originalersatzteil
Enthalten: Schließsystem
Passend für: Rahmengeneration 5
Antrieb: Bosch Performance Line CX
Rahmenmaterial: Aluminium
Position: Unterrohr, Akkuschacht
Nicht geeignet für: andere Rahmengenerationen, Carbonrahmen und abweichende Antriebssysteme
Hinweis: neues Schließsystem bringt eigene Schlüssel mit
Einbau: Akku vor der Montage entnehmen
Hersteller-Artikelnummer: KHB00106
Lieferumfang: eine Akkuabdeckung mit Schließsystem
Häufige Fragen
Passt die Abdeckung an mein Rad? Drei Angaben müssen stimmen: Rahmengeneration 5, Bosch-CX-Antrieb und Aluminiumrahmen. Besonders das Rahmenmaterial wird oft übersehen — bei einem Carbonrahmen kann die Abdeckung anders ausfallen.
Passt mein bisheriger Schlüssel? In aller Regel nicht — ein neues Schließsystem bringt eigene Schlüssel mit. Wenn Sie mehrere Schlösser auf eine Schließung abgestimmt hatten, sprechen Sie uns vorher an.
Kann ich ohne Abdeckung weiterfahren? Davon raten wir ab. Ohne sie gelangen Wasser und Schmutz direkt an die Akkukontakte — und der Akku ist nicht gegen Herausfallen und Diebstahl gesichert.
Was prüfe ich beim Wechsel mit? Die Akkukontakte auf Korrosion und den Schacht auf Feuchtigkeit — besonders wenn die Abdeckung länger defekt war.
E-Bike-Service in unserer Werkstatt: Wir prüfen, welche Abdeckung zu Ihrem Rahmen passt, montieren sie und kontrollieren dabei Akkukontakte und Schacht. Telefonisch erreichbar unter 07171 929 556.
Weitere E-Bike-Teile finden Sie in unserer Kategorie E-Antrieb und in der Haibike Markenwelt. Für Service, Montage und Diagnose ist unsere Werkstatt in Schwäbisch Gmünd für Sie da.
