Wheels Manufacturing Schaltauge 247 für Wilier-Rahmen

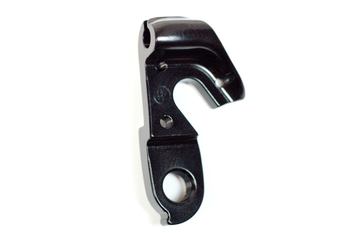

Wheels Manufacturing Schaltauge 247
Ein Schaltauge als Ersatzteil für Wilier-Rahmen, Modellnummer 247. Es verbindet Rahmen und Schaltwerk.
Was ein Schaltauge ist und warum es absichtlich schwach ist
Das Schaltauge ist ein kleines Metallteil, das zwischen Rahmen und Schaltwerk sitzt. Das Schaltwerk wird nicht direkt in den Rahmen geschraubt, sondern in dieses Zwischenstück.
Der Grund ist eine bewusste Sollbruchstelle. Das Schaltwerk sitzt am exponiertesten Punkt des Rads: Bei einem Sturz auf die rechte Seite, bei einem Stein im Gelände oder wenn ein Ast in die Speichen gerät, trifft es als Erstes.
Ohne Schaltauge würde diese Kraft direkt in den Rahmen gehen — bei Aluminium eine verbogene Aufnahme, bei Carbon ein Riss. In beiden Fällen ein Totalschaden oder eine teure Reparatur.
Mit Schaltauge verbiegt oder bricht stattdessen das Zwischenstück für wenige Euro. Genau das ist seine Aufgabe. Ein gebrochenes Schaltauge ist kein Mangel — es ist der Beweis, dass die Konstruktion funktioniert hat.
Woran man ein beschädigtes Schaltauge erkennt
Der häufigste Fall ist nicht der Bruch, sondern das Verbiegen. Und das äußert sich nicht am Schaltauge selbst, sondern in der Schaltung:
Die Gänge springen nicht mehr sauber, besonders auf den großen Ritzeln. Das Schaltwerk steht schief, wenn man von hinten daraufblickt. Oder die Kette springt über das größte Ritzel hinaus in die Speichen — der gefährlichste Fall.
Wichtig: Wer nach einem Sturz die Schaltung neu einstellt, ohne das Schaltauge zu prüfen, behebt das Symptom nicht. Die Einstellung wird nie ganz stimmen, weil die Grundausrichtung falsch ist.
Zum Prüfen gibt es ein Schaltaugen-Richtwerkzeug, das in das Schaltauge geschraubt wird und den Abstand zur Felge an mehreren Stellen misst. Leichte Verbiegungen lassen sich damit richten, starke nicht.
Warum die Nummer stimmen muss
Schaltaugen sind nicht genormt. Praktisch jeder Rahmenhersteller verwendet eigene Formen — und oft mehrere pro Modelljahr. Es gibt inzwischen weit über tausend verschiedene.
Wheels Manufacturing hat deshalb ein Nummernsystem aufgebaut. Die Nummer 247 steht für eine bestimmte Form, die zu bestimmten Wilier-Modellen passt.
Vor dem Kauf: Am sichersten ist es, das alte Schaltauge auszubauen und mit dem Ersatzteil zu vergleichen — Lochabstände, Dicke und Form müssen übereinstimmen. Bei einem gebrochenen Schaltauge hilft die Rahmennummer oder ein Foto weiter.
Ein Tipp für Vielfahrer: Ein Ersatzschaltauge kostet wenig und gehört auf jede längere Tour. Ohne Schaltauge ist ein Rad nicht fahrbar — und unterwegs bekommt man es fast nie.
Technische Daten
Produkt: Schaltauge, Ersatzteil
Hersteller: Wheels Manufacturing
Modellnummer: 247
Passend für: Wilier-Rahmen
Funktion: Verbindung Rahmen und Schaltwerk, Sollbruchstelle
Häufige Fragen
Was macht ein Schaltauge? Es verbindet Rahmen und Schaltwerk und ist eine bewusste Sollbruchstelle – es verbiegt, damit der Rahmen heil bleibt.
Woran erkenne ich ein verbogenes Schaltauge? Die Schaltung springt nicht mehr sauber, besonders auf großen Ritzeln, und das Schaltwerk steht von hinten betrachtet schief.
Passt das Schaltauge an mein Rad? Schaltaugen sind nicht genormt. Am sichersten das alte ausbauen und Lochabstände, Dicke und Form vergleichen.
Kann ich ein verbogenes Schaltauge richten? Leichte Verbiegungen ja, mit einem Richtwerkzeug. Starke nicht – dann muss es getauscht werden.
Soll ich ein Ersatzschaltauge mitnehmen? Auf längeren Touren ja. Ohne Schaltauge ist das Rad nicht fahrbar, und unterwegs bekommt man es fast nie.
Weitere Schaltungskomponenten findest du in der Kategorie Schaltung. Prüfen und Richten übernimmt unsere Werkstatt in Schwäbisch Gmünd.
