Specialized Abdeckung für den Unterrohr-Zugeinlass am Rennrad, Aluminium, mit 4-mm-Hüllenanschlägen
Specialized Abdeckung für den Unterrohr-Zugeinlass

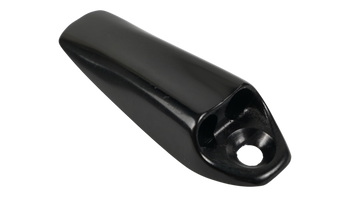

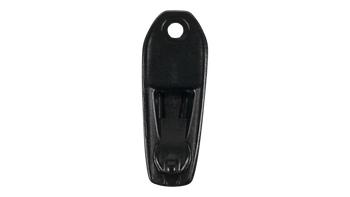

Ein Originalersatzteil für Specialized-Rennräder — die verschraubte Abdeckung für den Zugeinlass am Unterrohr, aus Aluminium und mit integrierten Hüllenanschlägen für 4-Millimeter-Schaltzughüllen. Für Räder mit mechanischer Schaltung.
Ein wichtiger Hinweis zum Lieferumfang: Die Befestigungsschraube ist nicht enthalten.
Was die Abdeckung leistet

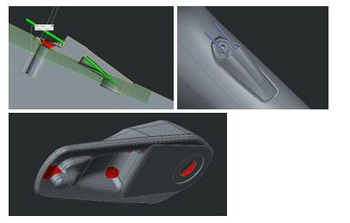

Bei einem Rahmen mit innenliegender Zugverlegung treten die Schaltzüge am Unterrohr in den Rahmen ein — kurz hinter dem Steuerrohr. Diese Öffnung wird von der Abdeckung verschlossen.
Sie leistet dabei zwei Dinge zugleich:
Sie schließt den Rahmen ab. Ohne Abdeckung steht die Öffnung offen, und Spritzwasser gelangt ins Rahmeninnere.
Und sie nimmt die Zughüllen auf. Die integrierten Hüllenanschläge sind der Punkt, an dem die Außenhülle endet und der blanke Zug in den Rahmen weiterläuft.
Warum das der funktionale Kern ist: Ein Hüllenanschlag muss die Hülle sauber und gerade aufnehmen. Sitzt sie schief oder locker, entsteht Reibung — und die Schaltung wird schwergängig.
Spürbar wird das vor allem beim Zurückschalten: Dort arbeitet nicht der Hebel, sondern die Feder im Schaltwerk beziehungsweise Umwerfer, und die hat deutlich weniger Kraft als der Daumen.
4 mm — die Hüllengröße
Die Anschläge sind für 4-Millimeter-Außenhüllen ausgelegt — das gängige Maß für Schaltzughüllen.
Zur Abgrenzung: Bremszughüllen messen in aller Regel 5 Millimeter. Eine Bremshülle passt also nicht in diese Anschläge.
Was Sie prüfen sollten: Ob durch diese Öffnung an Ihrem Rad tatsächlich Schaltzüge laufen. An vielen Rennrädern mit Scheibenbremse tritt zusätzlich die Bremsleitung am Unterrohr ein — dafür gibt es andere Abdeckungen.
Vor der Bestellung: Modell und Schaltungsart
Das ist bei diesem Teil der Punkt, den wir offen ansprechen.
Was ausgewiesen ist: Der Herstellertext nennt „verschiedene Rennradmodelle" — ohne konkrete Baureihe oder Modelljahre.
Was daraus folgt: Ob die Abdeckung an Ihren Rahmen passt, lässt sich aus unseren Daten nicht sicher beantworten. Wir gleichen es vor der Bestellung mit der Specialized-Ersatzteilzeichnung ab.
Was wir dafür brauchen: Modell und Baujahr Ihres Rads — und nach Möglichkeit ein Foto der Zugeinlassöffnung am Unterrohr, von vorn und von der Seite.
Und die Schaltungsart: Diese Abdeckung ist für mechanische Schaltungen. Bei elektronischen Systemen laufen dort Kabel statt Züge, und die Öffnung wird mit einem anderen Einsatz verschlossen.
Wie Sie erkennen, was Sie haben: Schauen Sie an den Schalthebel. Bei mechanischer Schaltung führt ein Zug mit Außenhülle hinein, bei elektronischer ein dünnes Kabel.
Die Schraube fehlt
Die Abdeckung wird verschraubt — die passende Schraube gehört aber nicht zum Lieferumfang.
Was daraus folgt: Wenn Sie eine beschädigte Abdeckung ersetzen und die alte Schraube noch haben, können Sie sie weiterverwenden — sofern sie unbeschädigt ist.
Wenn nicht: Sprechen Sie uns an. Die Schraube ist bei Specialized als eigenes Ersatzteil geführt, und wir klären über die Ersatzteilzeichnung, welche zu Ihrem Rahmen gehört.
Was Sie prüfen sollten: Ob das Gewinde im Rahmen unbeschädigt ist. Bei einem Carbonrahmen sitzt dort in aller Regel ein eingeklebter Gewindeeinsatz — ein ausgerissenes Gewinde an dieser Stelle ist ein erheblicher Schaden.
Wann ein Ersatz nötig wird
Verlust. Die Abdeckung sitzt exponiert am Unterrohr; löst sich die Schraube, geht sie unbemerkt verloren.
Sturzschaden. Die Stelle liegt vorn am Rahmen und bekommt bei einem Umfallen ab.
Ausgearbeitete Hüllenanschläge. Wenn die Hülle nicht mehr fest sitzt und sich beim Schalten bewegt.
Und die Umrüstung. Etwa beim Wechsel von elektronischer auf mechanische Schaltung.
Woran Sie ein Problem erkennen: Die Schaltung wird schwergängig oder ungenau, die Hülle sitzt sichtbar lose im Anschlag — oder es klappert am Unterrohr.
Einbau
Vor dem Ausbau die alte Abdeckung und die Zugverlegung fotografieren — die Ausrichtung bestimmt, wie die Hüllen ankommen.
Die Zughüllen aus den Anschlägen lösen, die Schraube herausdrehen und die Abdeckung abnehmen. Die Rahmenöffnung und die Auflagefläche reinigen.
Die neue Abdeckung ansetzen, die Hüllen in die Anschläge einführen und die Schraube von Hand eindrehen — so merken Sie, ob das Gewinde sauber fasst.
Dann mit dem vorgegebenen Drehmoment anziehen. An dieser Stelle ist es niedrig; ein überzogenes Gewinde in einem Carbonrahmen ist nicht mehr zu retten.
Nach dem Einbau prüfen: Sitzen die Hüllen fest in den Anschlägen? Laufen die Züge ohne Knick? Und lassen sich alle Gänge sauber durchschalten?
Wenn die Züge ohnehin ausgehängt waren: Prüfen Sie sie auf ausgefranste Litzen und erneuern Sie sie im Zweifel gleich mit.
Technische Daten
Hersteller: Specialized
Produkt: Abdeckung für den Zugeinlass am Unterrohr, Originalersatzteil
Material: Aluminium
Hüllenanschläge: integriert, für 4-mm-Schaltzughüllen
Schaltungsart: mechanisch
Montageart: verschraubt
Farbe: schwarz
Nicht enthalten: Befestigungsschraube, Schaltzüge, Außenhüllen
Nicht geeignet für: elektronische Schaltungen und 5-mm-Bremszughüllen
Passende Modelle und Modelljahre: nicht ausgewiesen — auf Anfrage
Drehmomentvorgabe: auf Anfrage
Hersteller-Artikelnummer: S186500004
Lieferumfang: eine Abdeckung
Häufige Fragen
Ist die Schraube dabei? Nein. Wenn Sie die alte nicht mehr haben, sprechen Sie uns an — sie ist bei Specialized als eigenes Ersatzteil geführt.
Passt die Abdeckung an mein Rad? Der Herstellertext nennt nur „verschiedene Rennradmodelle". Nennen Sie uns Modell und Baujahr und senden Sie ein Foto der Zugeinlassöffnung — wir gleichen es mit der Ersatzteilzeichnung ab.
Was bedeuten die 4-mm-Anschläge? Sie nehmen Schaltzughüllen mit 4 mm Durchmesser auf. Bremszughüllen messen in aller Regel 5 mm und passen nicht.
Funktioniert das auch mit elektronischer Schaltung? Nein. Dort laufen Kabel statt Züge, und die Öffnung wird mit einem anderen Einsatz verschlossen.
Fragen zur Passung? Rufen Sie uns an unter 07171 929 556 oder schreiben Sie an vertrieb@nubuk-bikes.de.
Weitere Rahmenteile finden Sie in unserer Kategorie Rahmen und in der Specialized Markenwelt. Für Montage und Schaltungseinstellung ist unsere Werkstatt in Schwäbisch Gmünd für Sie da.
